LAB 105 Konfigurasi VLAN di Mikrotik Tanpa Menggunakan Switch Chipset

 Tujuan Pembelajaran

• Mengetahui cara konfigurasi VLAN tanpa menggunakan chipset

Topologi

Pengertian

Selain kita dapat memfungsikan fitur VLAN menggunakan switch chipset, kita juga dapat memfungsikan fitur VLAN tanpa menggunakan switch chipset, yakni dengan memanfaatkan bridge

Konfigurasi

1. Lakukan konfigurasi bridge, dengan menambahkan interface bridge

- Lakukan pengecekan pada menu VLAN, maka terdapat VLAN Filtering, fungsi dari VLAN filtering ini ialah untuk mengaktifkan fungsi VLAN yang ada pada interface bridge, karena belum melakukan pembuatan VLAN jadi fitur tersebut dinonaktifkan terlebih dahulu.

2. Selanjutnya konfigurasi bridge port dengan menambahkan interface atau port yang akan dimasukkan kedalam bridge yang sudah dibuat sebelumnya, dalam hal ini yakni interface ether1 dan ether2 masuk kedalam VLAN 100

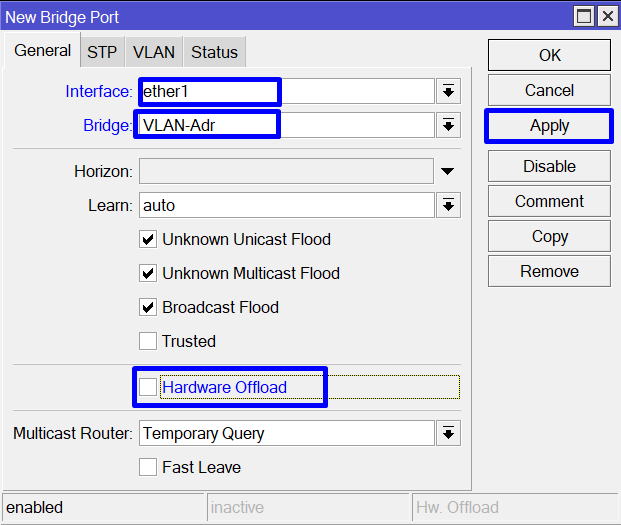

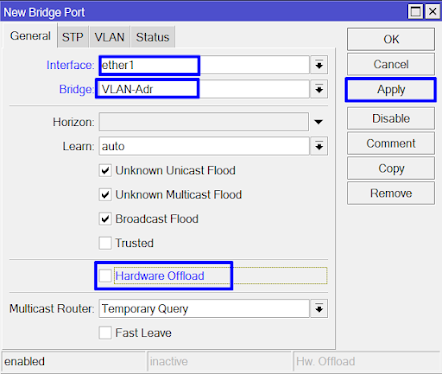

- Bridge port interface ether1

- Bridge port interface ether2

Perhatikan bahwa fungsi hardware offload ialah di unceklis agar router menerapkan VLAN tidak menggunakan switch chipset melainkan CPU.  Default fungsi hardware offload adalah aktif, karena di router ini  tidak memiliki  switch chipset maka fungsi hardware offload dinonaktifkan. Fitur hardware offload ada sejak versi  6.41.

3. Pastikan interface ether1 dan ether2 tergabung dalam bridge dan VLAN yang sama

4. Lakukan konfigurasi bridge port kembali untuk interface ether3 dan ether4 , dimana interface tersebut akan masuk kedalam VLAN 200

5. Selanjutnya aktifkan fungsi VLAN filtering pada interface bridge yang sudah dikonfigurasi sebelumnya, hal ini dilakukan supaya konfigurasi VLAN pada masing-masing port aktif atau dapat diterapkan

6. Lakukan pengujian koneksi dengan PING dari PC yang berada dalam satu VLAN dan antar PC yang berbeda VLAN, dalam hal ini yakni PC1 ke PC2, PC3 dan PC4
